একটি উদ্ধৃতি অনুরোধ করার আগে, আপনি আসলে কি কিনছেন তা নির্ধারণ করুন: টিউবুলার স্টক যা একটি উপাদানে মেশিন করা হবে, বা তরল বহন করার উদ্দেশ্যে চাপ-রেট পাইপ। তারপর OD, ID, দৈর্ঘ্য, সমাপ্ত অংশ খাম, পরিষেবার শর্ত, পরিমাণ, পরিদর্শনের প্রয়োজনীয়তা এবং ডকুমেন্টেশন উল্লেখ করুন। এই পার্থক্যটি সবচেয়ে ব্যয়বহুল RFQ ত্রুটিকে বাধা দেয়—একটি আধা-সমাপ্ত ইঞ্জিনিয়ারিং-প্লাস্টিকের প্রোফাইলকে এমনভাবে চিকিত্সা করা যেন এটি একটি প্রত্যয়িত পাইপিং-সিস্টেম উপাদান।
প্রথমে সিদ্ধান্ত নিন যে অ্যাপ্লিকেশনটির জন্য আধা-সমাপ্ত টিউবুলার স্টক বা প্রেসার-রেটেড প্রক্রিয়া পাইপ প্রয়োজন কিনা

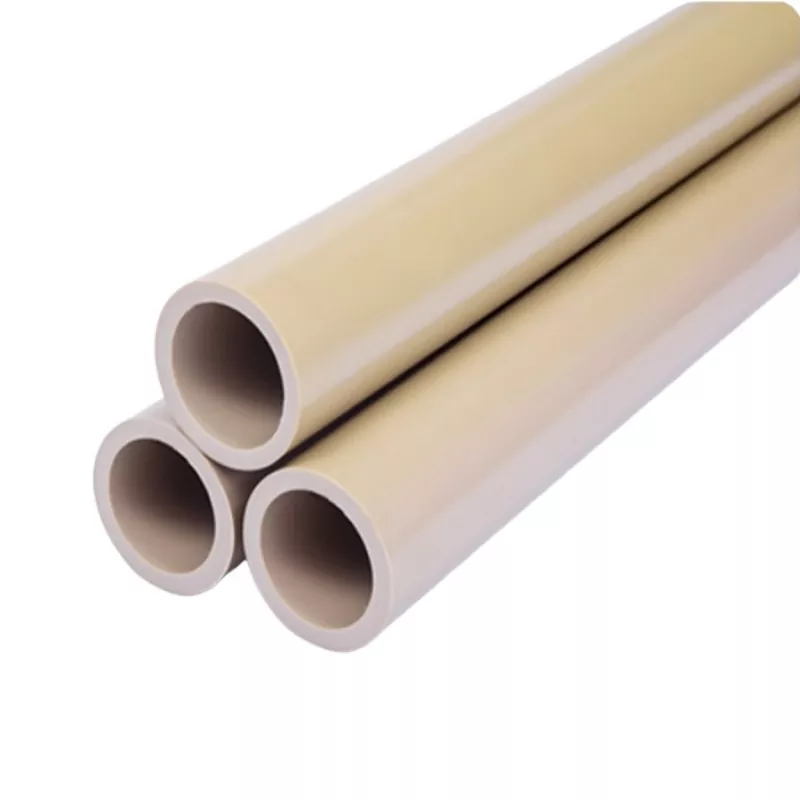

অধিকাংশPEEK GF30 পাইপআধা-সমাপ্ত প্রোফাইল হিসাবে বিক্রি হয় পুরু-প্রাচীরের টিউব যা মেশিন বুশিং, হাতা, ইনসুলেটিং বডি, পরিধানের উপাদান এবং কাঠামোগত অংশগুলিতে ব্যবহৃত হয়। "পাইপ" শব্দটি জ্যামিতি বর্ণনা করে; এটি স্বয়ংক্রিয়ভাবে একটি চাপ রেটিং স্থাপন করে না।
যদি পণ্যটিতে চাপযুক্ত গ্যাস বা তরল থাকে তবে আপনার অনুসন্ধানের মাত্রার চেয়ে বেশি প্রয়োজন। মাঝারি, অপারেটিং এবং বিপর্যস্ত তাপমাত্রা, স্বাভাবিক চাপ, চাপ চক্র, যৌথ নকশা, প্রয়োজনীয় নকশা কোড এবং গ্রহণযোগ্যতা পরীক্ষা বলুন। সরবরাহকারী সঠিক গ্রেড, আকার এবং তাপমাত্রার জন্য চাপ-রেটিং ডেটা সরবরাহ করতে পারে কিনা তা জিজ্ঞাসা করুন। যে প্রমাণ ছাড়া, উপাদান হিসাবে বিবেচনাPEEK GF30 টিউবুলার স্টক, অনুমোদিত প্রক্রিয়া পাইপিং হিসাবে নয়। এটি বিশেষ করে রাসায়নিক পরিষেবার ক্ষেত্রে গুরুত্বপূর্ণ, যেখানে পলিমার নিজেই তরল প্রতিরোধ করলেও পারমিয়েশন, স্ট্রেস, তাপমাত্রা এবং সংযোগ নকশা ব্যর্থতাকে নিয়ন্ত্রণ করতে পারে।
অঙ্কনটিকে একটি দ্ব্যর্থহীন OD, ID, প্রাচীর, দৈর্ঘ্য এবং সমাপ্ত অংশ খামে অনুবাদ করুন
মার্ক-আপ স্ক্রিনশটের পরিবর্তে একটি নিয়ন্ত্রিত অঙ্কন পাঠান। এটি ইউনিট, অঙ্কন নম্বর, পুনর্বিবেচনা, অভিক্ষেপ পদ্ধতি এবং প্রতিটি গুরুত্বপূর্ণ পৃষ্ঠ চিহ্নিত করা উচিত। স্টেট বাইরে ব্যাস এবং ভিতরে ব্যাস সরাসরি; সরবরাহকারী একটি নামমাত্র প্রাচীর থেকে একটি প্রাপ্ত করার আশা করবেন না। কাটা দৈর্ঘ্য, সরলতা বা ঘনত্বের প্রয়োজনীয়তাগুলি অন্তর্ভুক্ত করুন যেখানে কার্যকরী, এবং সনাক্ত করুন যে কোন পৃষ্ঠগুলি সরবরাহ হিসাবে থাকবে।
সমাপ্ত অংশ খাম ঠিক হিসাবে গুরুত্বপূর্ণ. সবচেয়ে বড় সমাপ্ত OD, ক্ষুদ্রতম সমাপ্ত ID, কাঁধ, খাঁজ, থ্রেড এবং ডেটাম পৃষ্ঠ দেখান যা অর্ডারকৃত ফাঁকা জায়গায় অবশ্যই ফিট হবে। একটি টিউব নামমাত্র মাত্রার সাথে মেলে তবে রানআউট, পৃষ্ঠের অনিয়ম বা করাত-কাটা প্রান্ত পরিষ্কার করার জন্য খুব কম উপাদান ছেড়ে যায়।
1000 মিমি এবং 3000 মিমি স্টক দৈর্ঘ্য সহ Φ20 × Φ15 থেকে Φ458 × Φ404 পর্যন্ত উপলব্ধ মাপগুলিকে OD × ID হিসাবে স্বাভাবিক করুন
আদর্শ প্লাস্টিক 1000 মিমি এবং 3000 মিমি দৈর্ঘ্য সহ Φ20 × Φ15 থেকে Φ458 × Φ404 পর্যন্ত বিস্তৃত OD × ID সংমিশ্রণ তালিকাভুক্ত করে। RFQ-এ একই নিয়ম ব্যবহার করুন এবং ইউনিটগুলিকে মিলিমিটার হিসাবে লেবেল করুন। শেষবিন্দু প্রকাশিত পরিসীমা বর্ণনা করে; তাদের মানে এই নয় যে প্রতিটি সম্ভাব্য OD এবং আইডি জোড়া স্ট্যান্ডার্ড স্টক। মাধ্যমে সঠিক সমন্বয় নিশ্চিত করুনপ্রকাশিত PEEK GF30 পাইপ আকার পরিসীমা.
| RFQ ক্ষেত্র | কি রাষ্ট্র |
|---|---|
| ফাঁকা মাত্রা | OD × ID × কাট দৈর্ঘ্য, সমস্ত ইউনিট সহ |
| সমাপ্ত খাম | সর্বাধিক সমাপ্ত OD, সর্বনিম্ন সমাপ্ত ID এবং সমালোচনামূলক বৈশিষ্ট্য |
| স্টক দৈর্ঘ্য | 1000 মিমি, 3000 মিমি বা সরবরাহকারী-কাটা টুকরা |
| পরিমাণ | সম্পূর্ণ দৈর্ঘ্য, ফাঁকা বা সমাপ্ত অংশের সংখ্যা |
| সমালোচনামূলক জ্যামিতি | ঘনত্ব, সরলতা, শেষ বর্গক্ষেত্র এবং ডেটাম স্কিম যেখানে প্রয়োজন |
সমাপ্ত অংশ সহনশীলতা থেকে পৃথক স্টক সহনশীলতা এবং অর্ডার করার আগে মেশিনিং ভাতা নিশ্চিত করুন
পণ্যের পৃষ্ঠায় ±0.02 মিমি সহনশীলতা উল্লেখ করা হয়েছে, কিন্তু একটি RFQ এর সুযোগ সংজ্ঞায়িত না করে কখনোই সেই চিত্রটির পুনরাবৃত্তি করা উচিত নয়। এটি কোন মাত্রা কভার করে তা জিজ্ঞাসা করুন, এটি স্ট্যান্ডার্ড স্টক বা মেশিনযুক্ত অংশগুলিতে প্রযোজ্য কিনা এবং কোন পরিমাপের শর্তে। OD সহনশীলতা, আইডি সহনশীলতা, প্রাচীরের ভিন্নতা, ডিম্বাকৃতি এবং সরলতা বিভিন্ন নিয়ন্ত্রণ।
একটি মেশিনযুক্ত উপাদানের জন্য, আলাদাভাবে সমাপ্ত সহনশীলতা নির্দিষ্ট করুন এবং সরবরাহকারীকে পর্যাপ্ত মেশিনিং ভাতা নিশ্চিত করতে দিন। শুধুমাত্র নামমাত্র মাত্রার উপর ভিত্তি করে কাছাকাছি-নেট টিউব অর্ডার করবেন না। গ্লাস-ভর্তি পিক শক্ত, কিন্তু অবশিষ্ট স্ট্রেস, টুলের চাপ এবং মেশিনের সময় উত্পন্ন তাপ উপাদান সরানোর পরেও একটি পাতলা অংশ সরাতে পারে।
তাপমাত্রা, লোডের দিক, রাসায়নিক এক্সপোজার এবং বৈদ্যুতিক শুল্কের সাথে 30% গ্লাস-ভর্তি PEEK-এর সাথে মিল করুন
PEEK GF30 হল PEEK যা 30% গ্লাস ফাইবার যুক্ত। শক্তিবৃদ্ধি সাধারণত স্ট্রাকচারাল দৃঢ়তা বাড়ানো, ক্রীপ কন্ট্রোল উন্নত করতে এবং অপূর্ণ পিক-এর তুলনায় মাত্রিক গতিবিধি কমানোর জন্য নির্বাচিত হয়। এই সুবিধাগুলি অ্যাপ্লিকেশনটি সংজ্ঞায়িত করার প্রয়োজনকে সরিয়ে দেয় না।
সরবরাহকারীকে ক্রমাগত এবং স্বল্প সময়ের তাপমাত্রা, লোডের দিক, লোডের সময়কাল, সাইকেল চালানো, মিলনের উপকরণ এবং প্রত্যাশিত পরিধান সম্পর্কে বলুন। রাসায়নিক এক্সপোজারের জন্য, প্রকৃত তরল, ঘনত্ব, তাপমাত্রা, এক্সপোজারের সময় এবং যান্ত্রিক স্ট্রেস উপস্থিত রয়েছে কিনা তার নাম দিন। "রাসায়নিক প্রতিরোধী" নকশা অনুমোদনের জন্য খুব বিস্তৃত। বৈদ্যুতিক অংশগুলির জন্য, বেস পলিমারের আচরণ ভরাট যৌগটিতে অপরিবর্তিত বহন করে এমন অনুমান না করে প্রয়োজনীয় অস্তরক, নিরোধক এবং ট্র্যাকিং বৈশিষ্ট্যগুলি সনাক্ত করুন।
যখন কঠোরতা, তাপীয় প্রসারণ এবং মাত্রিক নিয়ন্ত্রণ সিদ্ধান্তকে চালিত করে তখন অপূর্ণ উঁকির সাথে GF30 এর তুলনা করুন
GF30 চয়ন করুন যখন কঠোরতা, হামাগুড়ি প্রতিরোধ এবং তাপের মধ্যে মাত্রিক নিয়ন্ত্রণ ডিজাইনের কেন্দ্রবিন্দু। নমনীয়তা, বিশুদ্ধতা, পৃষ্ঠের ফিনিস বা কম ঘষিয়া তুলিয়া ফেলিতে সক্ষম মেশিনিং আচরণ বেশি গুরুত্বপূর্ণ হলে অপূর্ণ উঁকি বিবেচনা করুন। গ্লাস ফাইবার টুল পরিধান বাড়ায় এবং অপূর্ণ উপাদানের তুলনায় একটি ভিন্ন মেশিনযুক্ত পৃষ্ঠ তৈরি করতে পারে। টিউবুলার স্টক কীভাবে প্রক্রিয়া করা হয়েছিল তার উপর ভিত্তি করে এটি দিকনির্ভর বৈশিষ্ট্যও তৈরি করতে পারে।
একটি জেনেরিক PEEK সম্পত্তি শীট থেকে তাদের মধ্যে নির্বাচন করবেন না। প্রকৃত গ্রেডের জন্য ডেটা তুলনা করুন এবং টাইট অ্যাসেম্বলির জন্য, তাপ-সম্প্রসারণের মানটি পাইপ এবং সমাপ্ত উপাদানের সাথে প্রাসঙ্গিক দিকে রিপোর্ট করা হয়েছে কিনা তা জিজ্ঞাসা করুন।
গ্রেড-নির্দিষ্ট ডেটাশিটে প্রসার্য শক্তি, নমনীয় মডুলাস, তাপীয় প্রসারণ এবং রাসায়নিক প্রতিরোধের যাচাই করুন
একটি দরকারী উদ্ধৃতি সঠিক যৌগ সনাক্ত করে এবং এর ডেটাশিট সংযুক্ত করে। প্রসার্য শক্তি, নমনীয় মডুলাস, প্রসারণ, তাপ আচরণ, ঘনত্ব এবং তাপ সম্প্রসারণের সহগ পর্যালোচনা করুন, তবে পরীক্ষার পদ্ধতি, নমুনা অভিযোজন এবং কন্ডিশনিং পরীক্ষা করুন। একটি একক শিরোনাম মান একটি ছাঁচ করা নমুনা থেকে আসতে পারে যা একটি মেশিনযুক্ত টিউব প্রাচীর প্রতিনিধিত্ব করে না।
রাসায়নিক সামঞ্জস্যের অনুরূপ শৃঙ্খলা প্রয়োজন। আপনার পরিষেবার শর্তের কাছাকাছি তাপমাত্রা এবং ঘনত্বে গ্রেড-নির্দিষ্ট প্রমাণের জন্য জিজ্ঞাসা করুন। যদি ব্যর্থতা একটি নিরাপত্তা বা শাটডাউন ঝুঁকি তৈরি করে, উত্পাদন-প্রতিনিধি উপাদানের উপর অ্যাপ্লিকেশন পরীক্ষার পরিকল্পনা করুন। প্রকাশিত প্রতিরোধের টেবিল স্ক্রিনিং টুল; তারা স্ট্রেস, তরল, তাপমাত্রা এবং এক্সপোজার সময়ের প্রতিটি সংমিশ্রণের জন্য অ্যাকাউন্ট করে না।
গ্রেড সনাক্তকরণ, পরীক্ষার পদ্ধতি, লট ট্রেসেবিলিটি, পরিদর্শন রেকর্ড এবং প্রযোজ্য সম্মতি নথি প্রয়োজন
ডকুমেন্টেশন প্যাকেজটি RFQ-তে লিখুন যাতে এটির মূল্য নির্ধারণ করা হয় এবং চালানের আগে প্রস্তুত করা হয়। সর্বনিম্ন, প্রস্তুতকারক এবং গ্রেড পদবি, লট বা ব্যাচ ট্রেসেবিলিটি, সামঞ্জস্যের শংসাপত্র, প্রযোজ্য পরীক্ষার পদ্ধতি এবং সম্মত মাত্রার জন্য একটি পরিদর্শন প্রতিবেদনের জন্য অনুরোধ করুন।
আপনার প্রকল্পের পরিবেশগত, গুণমান, মহাকাশ, স্বয়ংচালিত বা গ্রাহক-নির্দিষ্ট সম্মতির প্রয়োজন হলে, নথির নাম বা মান এবং প্রয়োজনীয় সংশোধনের নাম দিন। একটি সাধারণ বিবৃতি যে উপাদান আন্তর্জাতিক প্রয়োজনীয়তা মেনে চলে আপনার প্রাপ্ত পরিদর্শকের প্রয়োজনীয় শংসাপত্রের বিকল্প নয়। এছাড়াও স্পষ্ট করুন যে রেকর্ডগুলি প্রতিটি কাটা ফাঁকা প্যারেন্ট দৈর্ঘ্যের সাথে ট্রেস করতে হবে এবং প্যাকেজিং লেবেলগুলি অবশ্যই লট নম্বর, অঙ্কন সংশোধন এবং ক্রয়-অর্ডার লাইন বহন করবে কিনা।
আইডিয়াল প্লাস্টিককে অঙ্কন সংশোধন, পরিষেবার শর্ত, পরিমাণ, পরিদর্শন স্তর, মেশিনের সুযোগ, প্যাকেজিং এবং ডেলিভারি গন্তব্য সহ একটি উদ্ধৃতি-প্রস্তুত প্যাকেজ পাঠান
আপনার প্যাকেজে একটি বর্তমান অঙ্কন থাকা উচিত, একাধিক বিরোধপূর্ণ সংস্করণ নয়। অনুরোধ করা গ্রেড, OD × ID × দৈর্ঘ্য, সমাপ্ত খাম, পরিমাণ, পরিষেবা পরিবেশ, সমালোচনামূলক সহনশীলতা, পরিদর্শন স্তর এবং প্রয়োজনীয় রেকর্ড অন্তর্ভুক্ত করুন। আইডিয়াল প্লাস্টিক পূর্ণ-দৈর্ঘ্যের টিউব, কাটা ফাঁকা বা সমাপ্ত মেশিনের উপাদান সরবরাহ করছে কিনা তা নির্ধারণ করুন। প্যাকেজিং নির্দেশাবলী পরিষ্কার মোড়ক, শেষ সুরক্ষা, অংশ পৃথকীকরণ এবং যেখানে প্রয়োজন সেখানে অনেক পৃথকীকরণ সম্বোধন করা উচিত।
গন্তব্য দেশ, পোস্টাল কোড, ডেলিভারি শর্তাবলী এবং অনুরোধের তারিখ প্রদান করুন। বড়-ব্যাস বা 3000 মিমি প্রোফাইলগুলি মালবাহী এবং পরিচালনার সীমাবদ্ধতা তৈরি করতে পারে যা টুকরা মূল্যে দৃশ্যমান নয়। সঙ্গে যারা বিস্তারিত পাঠানকাস্টম PEEK GF30 পাইপ তদন্তএকই ভিত্তিতে উপাদান, যন্ত্র, পরিদর্শন এবং রসদ উদ্ধৃত করার জন্য সরবরাহকারীকে যথেষ্ট তথ্য দেয়।
ক্রেতার প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী: স্ট্যান্ডার্ড-স্টক প্রাপ্যতা, বিবৃত সীসা সময়, নমুনা, মেশিনিং এবং ধুলো নিয়ন্ত্রণ, প্যাকেজিং এবং আন্তর্জাতিক ডেলিভারি ঝুঁকি
- সমস্ত তালিকাভুক্ত মাপ অবিলম্বে চালানের জন্য উপলব্ধ?
- আদর্শ প্লাস্টিক স্ট্যান্ডার্ড আকারের জন্য একই দিনের চালান বলে, তবে অর্ডারের সময় সঠিক OD × ID, দৈর্ঘ্য, পরিমাণ এবং গ্রেডের জন্য উপলব্ধতা নিশ্চিত করা উচিত।
- কাস্টম উপাদানের জন্য বিবৃত সীসা সময় কি?
- উল্লেখিত কাস্টম লিড টাইম 7 থেকে 10 দিন। নিশ্চিত করুন যে এটি শুধুমাত্র উত্পাদন কভার করে বা মেশিনিং, পরিদর্শন, ডকুমেন্টেশন এবং ট্রানজিটও কভার করে।
- আপনি একটি নমুনা অনুরোধ করা উচিত?
- হ্যাঁ, যদি পৃষ্ঠের সমাপ্তি, রঙ, মেশিনিং প্রতিক্রিয়া বা ফিট সংবেদনশীল হয়। নিশ্চিত করুন যে নমুনাটি একই গ্রেড এবং, যেখানে সম্ভব, উদ্দিষ্ট উত্পাদন রুটের প্রতিনিধি৷
- কার মেশিনিং এবং গ্লাস-ফাইবার ধুলো নিয়ন্ত্রণ করা উচিত?
- লিখিতভাবে যন্ত্রের সুযোগ বরাদ্দ করুন। মেশিনের দোকানে উপযুক্ত কার্বাইড বা অন্যান্য পরিধান-প্রতিরোধী টুলিং ব্যবহার করা উচিত, তাপ এবং burrs নিয়ন্ত্রণ করা উচিত এবং উপযুক্ত নিষ্কাশন এবং কর্মক্ষেত্রের পদ্ধতির সাথে কাচ-ভরা পলিমার ধুলো ক্যাপচার করা উচিত। সঠিক মেশিনিং পরামিতি জ্যামিতি, টুলিং, সেটআপ এবং ফিনিস প্রয়োজনীয়তার উপর নির্ভর করে।
- কিভাবে অংশ প্যাক করা উচিত?
- পরিষ্কার মোড়ক, সুরক্ষিত প্রান্ত, সমাপ্ত পৃষ্ঠতলের পৃথকীকরণ, প্রচুর লেবেল এবং আপনার গ্রহণ প্রক্রিয়ার জন্য প্রয়োজনীয় আর্দ্রতা বা দূষণ নিয়ন্ত্রণগুলি নির্দিষ্ট করুন।
- আন্তর্জাতিক ডেলিভারি ঝুঁকি কি সৃষ্টি করে?
- দীর্ঘ প্রোফাইল, কাস্টমস নথি, মাত্রিক-ওজন চার্জ এবং অস্পষ্ট ডেলিভারি শর্তাবলী সাধারণ সমস্যা স্পট। অঙ্কন সহ গন্তব্য এবং প্রয়োজনীয় কাগজপত্র পাঠান, তারপর আইডিয়াল প্লাস্টিককে তার লিখিত উদ্ধৃতিতে প্রাপ্যতা, সুযোগ এবং চালানের শর্তাবলী নিশ্চিত করতে বলুন।
