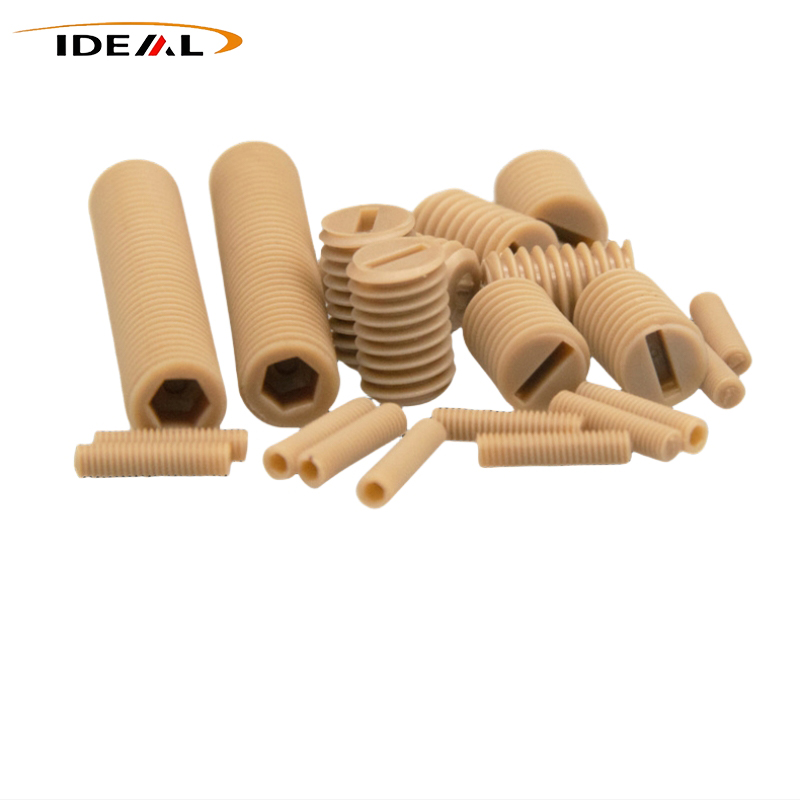

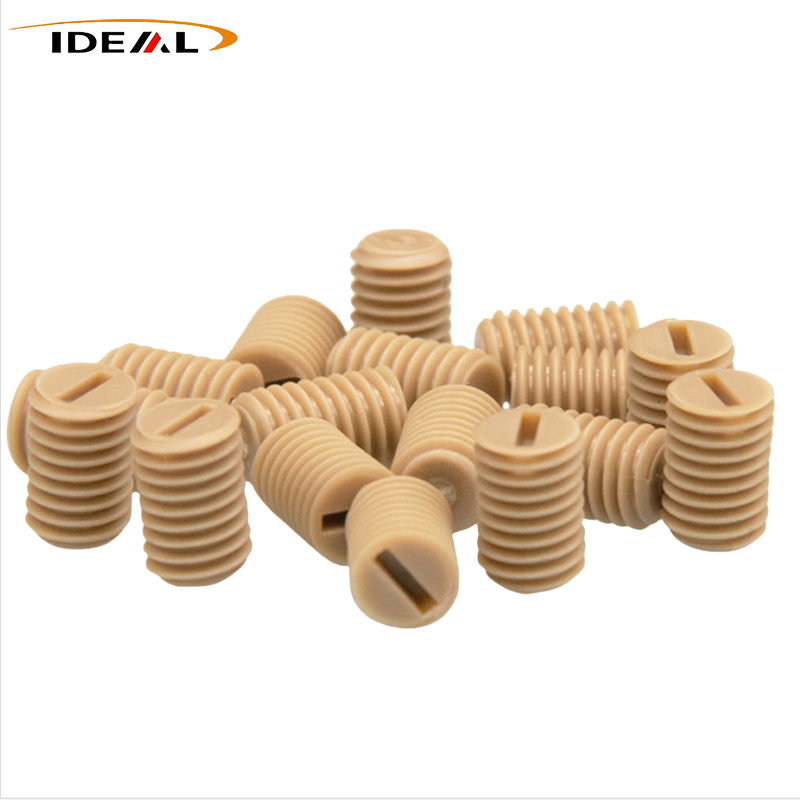

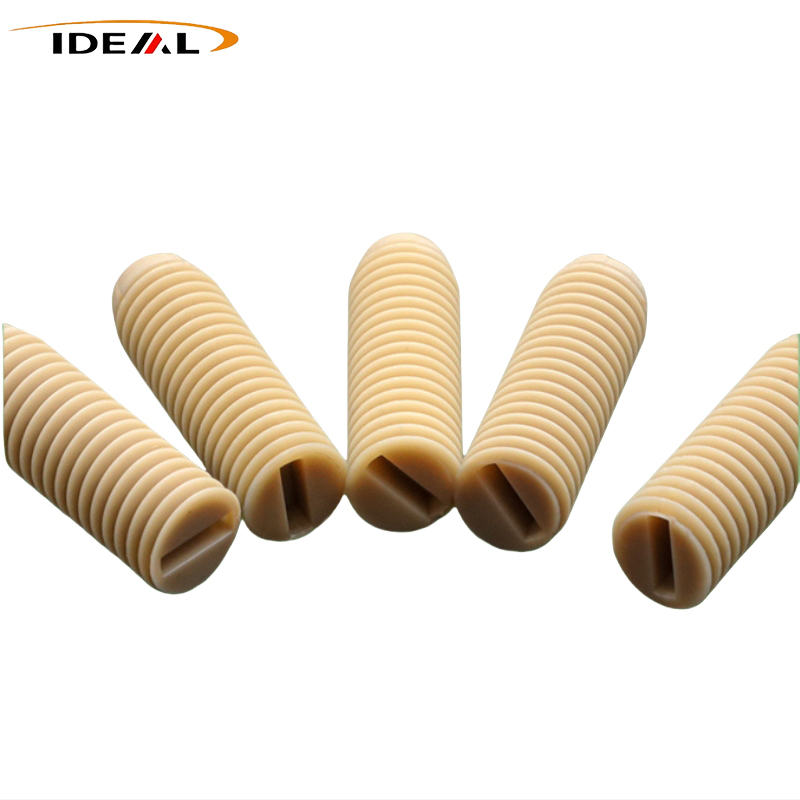

PEEK সেট স্ক্রু, সাধারণত PEEK Grub Screws নামেও পরিচিত, উচ্চ-কার্যকারিতা পলিথেরেথারকেটোন (PEEK) সাবস্ট্রেট এবং নির্ভুল CNC মেশিন দিয়ে তৈরি। এগুলি হেডলেস সেট স্ক্রু যা কম্পোনেন্ট পজিশনিং, অ্যান্টি-লুজিং এবং ফিক্সেশন অর্জনের জন্য থ্রেডেড লকিংয়ের উপর নির্ভর করে। কোন ধাতু ধারণ করে, তারা বিশেষ কাজের অবস্থার জন্য উচ্চ শক্তি এবং অভিযোজনযোগ্যতা উভয়ই অফার করে। গুয়াংঝো আইডিয়াল, একটি উত্স কারখানা হিসাবে, শিল্প সরঞ্জাম গ্রাহকদের একটি বিস্তৃত পরিসর পরিবেশন করে, উভয় স্ট্যান্ডার্ড ইন-স্টক এবং অ-মানক কাস্টমাইজেশন সমর্থন করে।
আইডিয়াল প্লাস্টিক থেকে পিক সেট স্ক্রুগুলি ভার্জিন পিইক বা 30% কার্বন ফাইবার রিইনফোর্সড পিক থেকে মেশিনযুক্ত নির্ভুল সিএনসি। তাদের হেডলেস ডিজাইন কম্পোনেন্ট পজিশনিং, অক্ষীয় ফিক্সিং এবং অ্যান্টি-রোটেশনের জন্য recessed ইনস্টলেশনের অনুমতি দেয় যেখানে বৈদ্যুতিক নিরোধক, অ-চৌম্বকীয় বৈশিষ্ট্য, রাসায়নিক প্রতিরোধ বা তাপমাত্রা প্রতিরোধের প্রয়োজন হয়।
| পণ্যের নাম | Polytheretherketone সেট screws |
| উপাদান | ভার্জিন পিক, 30% কার্বন ফাইবার রিইনফোর্সড পিক |
| রঙ | কালো, বেইজ (কাস্টম রং উপলব্ধ) |
| মাপ | মেট্রিক, ইম্পেরিয়াল |
| স্ট্যান্ডার্ড মেট্রিক মাপ | M2, M2.5, M3, M4, M5, M6, M8 |
| সাধারণ ইম্পেরিয়াল কাস্টম আকার | #4-40 UNF, #6-32 UNC, #8-32 UNC, #10-24 UNC, 1/4-20 UNC |
| সামগ্রিক দৈর্ঘ্য সহনশীলতা | ±0.10 মিমি; যথার্থ annealing কাস্টম tolerances আপ ±0.05mm |
| থ্রেড নির্ভুলতা | Metric 6g, Imperial 2A, Go/No-Go গেজ পরীক্ষা করা হয়েছে |
| পৃষ্ঠের রুক্ষতা | থ্রেড ফেস: Ra≤3.2μm; অভ্যন্তরীণ ষড়ভুজ খাঁজ প্রাচীর: Ra≤1.6μm, শেষ মুখ শক্ত করা: Ra≤3.2μm |

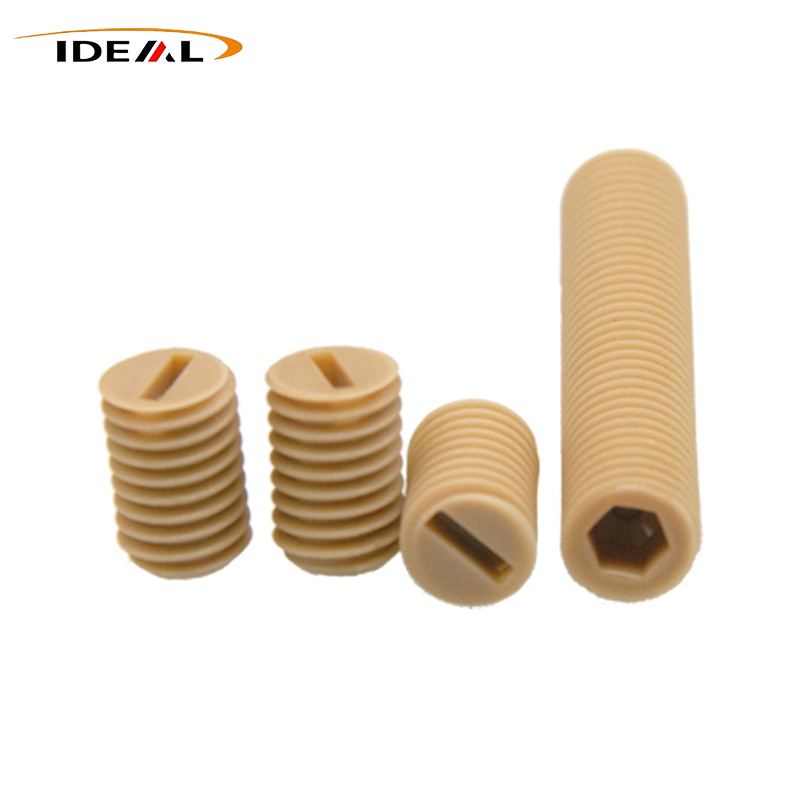

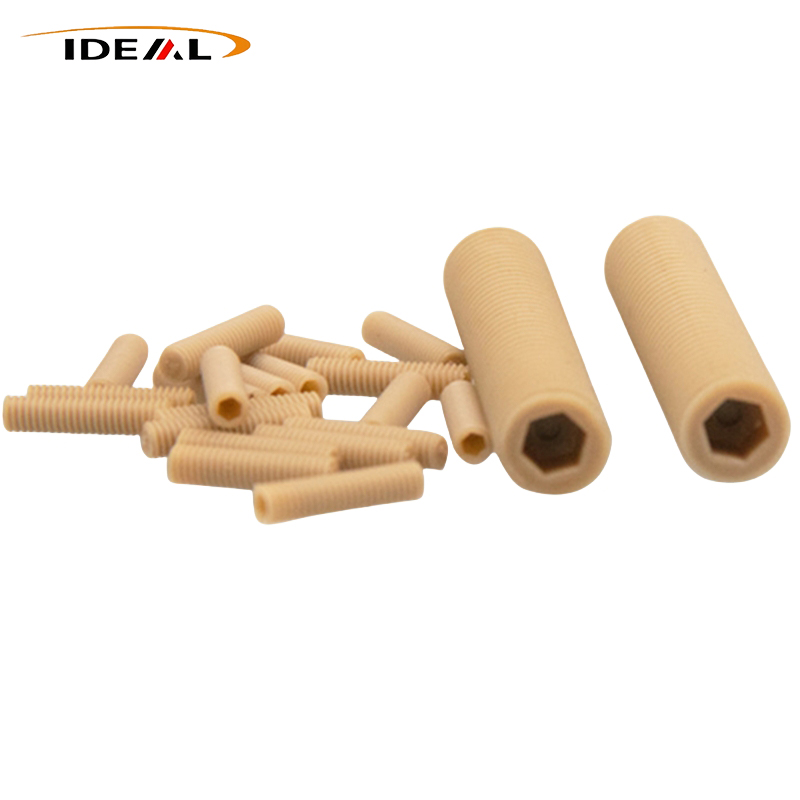

PEEK সেট স্ক্রু একটি সম্পূর্ণ বাহ্যিক থ্রেড এবং একটি অভ্যন্তরীণ ষড়ভুজ ড্রাইভ সহ একটি মাথাবিহীন কাঠামো ব্যবহার করে। স্ক্রু সম্পূর্ণরূপে একটি থ্রেডেড গর্তে recessed করা যেতে পারে, ইনস্টলেশন পরে কোন protruding মাথা ছেড়ে.
recessed নকশা আশেপাশের উপাদান সঙ্গে হস্তক্ষেপ থেকে ফাস্টেনার বাধা দেয়. আঁটসাঁট প্রান্তটি অবস্থান এবং স্থির করার জন্য সরাসরি মিলনের অংশের সাথে যোগাযোগ করে।
1.recessed ইনস্টলেশনের জন্য সম্পূর্ণরূপে থ্রেডেড খাদ.
2.শক্ত করার জন্য অভ্যন্তরীণ ষড়ভুজ খাঁজ।
3.সঙ্গম উপাদানের সাথে সরাসরি যোগাযোগের জন্য ফ্ল্যাট টাইটিং শেষ।
প্রধান ফাংশন টেনসিল বেঁধে রাখার পরিবর্তে ক্ল্যাম্পিং এবং পজিশনিং। স্ক্রু শ্যাফ্ট, হাতা এবং বুশিংগুলিকে অবস্থানে ধরে রাখতে পারে, অক্ষীয় চলাচল সীমাবদ্ধ করতে পারে এবং আপেক্ষিক ঘূর্ণন রোধ করতে পারে।
সন্নিবেশ গভীরতা এছাড়াও উপাদান অবস্থান বা ক্লিয়ারেন্স নিয়ন্ত্রণ করতে সামঞ্জস্য করা যেতে পারে, স্ক্রু একটি সীমা বা সমন্বয় স্ক্রু হিসাবে কাজ করার অনুমতি দেয়.
আইডিয়াল প্লাস্টিক ভার্জিন পিক এবং 30% কার্বন ফাইবার রিইনফোর্সড পিইক প্রদান করে। উপাদান নির্বাচন বৈদ্যুতিক নিরোধক এবং অ-চৌম্বক কর্মক্ষমতা বা উচ্চতর যান্ত্রিক এবং পরিধান-সম্পর্কিত কর্মক্ষমতা প্রয়োজন কিনা তার উপর নির্ভর করে।
ভার্জিন পিক উচ্চ বৈদ্যুতিক প্রতিরোধ ক্ষমতা, নিরোধক এবং অ-চৌম্বকীয় আচরণ প্রদান করে। এই বৈশিষ্ট্যগুলি এমআরআই সরঞ্জাম, উচ্চ-ভোল্টেজ বৈদ্যুতিক সরঞ্জাম, নতুন শক্তি ব্যাটারি মডিউল, সেমিকন্ডাক্টর সরঞ্জাম এবং অপটিক্যাল পরীক্ষার সরঞ্জামগুলির সাথে প্রাসঙ্গিক।
30% কার্বন ফাইবার রিইনফোর্সড PEEK উচ্চ-তাপমাত্রা, পরিধান-প্রতিরোধী এবং ভারী-শুল্ক পজিশনিং অ্যাপ্লিকেশনের জন্য যেখানে বৈদ্যুতিক নিরোধকের প্রয়োজন হয় না। এটি ভার্জিন পিক প্রতিস্থাপন করা উচিত নয় যেখানে নিরোধক, অ-চৌম্বক কর্মক্ষমতা বা সেমিকন্ডাক্টর ক্লিনরুম প্রয়োজনীয়তা অপরিহার্য।
ছোট আকার, পাতলা-প্রাচীরের থ্রেড এবং অভ্যন্তরীণ ষড়ভুজাকার খাঁজ নির্ভুল মেশিনিংকে গুরুত্বপূর্ণ করে তোলে। সরবরাহকৃত প্রযুক্তিগত তথ্যে বলা হয়েছে যে ইন্ডাস্ট্রিয়াল লকিং অ্যাপ্লিকেশানগুলি প্রধানত ইনজেকশন মোল্ডের পরিবর্তে এক্সট্রুড পিইক বার থেকে সিএনসি মেশিন করা হয়।
PEEK এর উচ্চ গলিত সান্দ্রতা রয়েছে, যা ইনজেকশন ছাঁচনির্মাণের সময় ছোট থ্রেডযুক্ত কাঠামোর সম্পূর্ণ ভরাটকে কঠিন করে তোলে। ওয়েল্ড লাইন, অভ্যন্তরীণ ছিদ্র, সঙ্কুচিত গহ্বর এবং অসম্পূর্ণ থ্রেড প্রোফাইল টর্ক কর্মক্ষমতা প্রভাবিত করতে পারে। সিএনসি মেশিনিং এই ছাঁচনির্মাণ-সম্পর্কিত থ্রেড গঠনের সমস্যাগুলি এড়ায়।
আইডিয়াল প্লাস্টিক সিএনসি লেদ, সিএনসি মিলিং মেশিন, সিএনসি মেশিনিং সেন্টার এবং পাঁচ-অক্ষ মেশিনিং সেন্টার ব্যবহার করে। প্রক্রিয়াকরণে উপযুক্ত ফিক্সচার এবং তীক্ষ্ণ কার্বাইড সরঞ্জাম ব্যবহার করা হয়, কাটার গতি এবং ফিড রেট ছোট PEEK কাঠামো অনুযায়ী নিয়ন্ত্রিত হয়।
এক্সট্রুড PEEK বারে অবশিষ্ট চাপ থাকতে পারে। মেশিনিংয়ের সময় উপাদান অপসারণ এই চাপকে ছেড়ে দিতে পারে এবং মাত্রিক পরিবর্তন বা বিপর্যয়ের কারণ হতে পারে, বিশেষ করে যখন সমাপ্ত অংশটি পরে উচ্চ তাপমাত্রার সংস্পর্শে আসে।
সরবরাহকৃত প্রক্রিয়া তাই প্রয়োজনে অ্যানিলিং সহ রাফিং এবং ফিনিশিং স্টেজ ব্যবহার করে। স্ট্রেস কন্ট্রোল থ্রেড ক্র্যাকিং, অভ্যন্তরীণ ষড়ভুজ খাঁজ ক্র্যাকিং, ওয়ার্পিং এবং মাত্রিক প্রবাহের ঝুঁকি কমাতে সাহায্য করে।
গুণমান পরিদর্শন উপাদান যাচাইকরণ, প্রথম টুকরা পরিদর্শন, প্রক্রিয়াধীন চেক এবং চূড়ান্ত পরিদর্শন কভার করে।
1.PEEK বার উপাদান এবং উত্পাদন ব্যাচ মেশিনিং আগে চেক করা হয়.
2.প্রথম টুকরা মাত্রা, থ্রেড অবস্থা এবং চেহারা যাচাই করা হয়.
3.মাত্রা, চেহারা এবং টুলিং অবস্থা উত্পাদন সময় চেক করা হয়.
4.চূড়ান্ত পরিদর্শনের মধ্যে রয়েছে কী-ডাইমেনশন স্যাম্পলিং, ভিজ্যুয়াল ইন্সপেকশন এবং নমুনার টর্ক টেস্টিং।
থ্রেড গেজ এবং টর্ক পরীক্ষা প্রয়োজন কারণ অভ্যন্তরীণ মাইক্রোক্র্যাকগুলি শুধুমাত্র ভিজ্যুয়াল পরিদর্শনের মাধ্যমে নিশ্চিত করা যায় না।
প্রয়োজনীয় থ্রেড প্রোফাইল সম্পূর্ণ এবং ধারালো, burrs, ঘূর্ণিত প্রান্ত বা পোড়া প্রান্ত ছাড়া। উভয় থ্রেডের প্রান্তে চ্যামফার্ড গাইড রয়েছে। অভ্যন্তরীণ ষড়ভুজাকার খাঁজ খোলার ক্ষতি ছাড়াই একটি মসৃণ অভ্যন্তরীণ প্রাচীর রয়েছে, যখন আঁটসাঁট প্রান্তটি সমতল এবং অশ্রু বা ছিদ্র থেকে মুক্ত থাকে।
PEEK সেট স্ক্রুগুলির প্রয়োগ সাধারণ-উদ্দেশ্য বেঁধে রাখার পরিবর্তে উপাদানটির তাপীয়, বৈদ্যুতিক, রাসায়নিক, যান্ত্রিক এবং ভ্যাকুয়াম-সম্পর্কিত বৈশিষ্ট্যের উপর ভিত্তি করে।
1.উচ্চ-তাপমাত্রার সরঞ্জাম: সরবরাহকৃত উপাদানের তথ্য 50℃ থেকে 250℃ এর একটি দীর্ঘমেয়াদী অপারেটিং তাপমাত্রার পরিসীমা, প্রায় 143℃ একটি গ্লাস ট্রানজিশন তাপমাত্রা এবং 280-300℃ এর স্বল্পমেয়াদী সর্বোচ্চ তাপমাত্রা দেয়।
2.বৈদ্যুতিক সরঞ্জাম: ভার্জিন পিক ইনসুলেশন সরবরাহ করতে পারে যেখানে ধাতব বেঁধে রাখার উপাদানগুলি পরিবাহী পথ, শর্ট সার্কিট বা আর্কিং ঝুঁকি তৈরি করতে পারে।
3.চৌম্বক-সংবেদনশীল সরঞ্জাম: বিশুদ্ধ PEEK-এর অ-চৌম্বকীয় বৈশিষ্ট্যগুলি এমআরআই, সেন্সর এবং অপটিক্যাল পরিমাপের সরঞ্জামগুলির সাথে প্রাসঙ্গিক।
4.সেমিকন্ডাক্টর এবং ভ্যাকুয়াম সরঞ্জাম: উচ্চ-বিশুদ্ধতা ভার্জিন পিইকে কম গ্যাস নির্গমন এবং কম আয়ন বৃষ্টিপাত রয়েছে। অ্যানিলিং, ডিগাসিং এবং অতিস্বনক পরিষ্কারের পরে, এটি ভ্যাকুয়াম-সম্পর্কিত পরিবেশে ব্যবহার করা যেতে পারে।
5.পজিশনিং অ্যাসেম্বলি: হেডলেস স্ট্রাকচার শ্যাফ্ট, হাতা, বুশিং এবং অন্যান্য উপাদানের জন্য উপযুক্ত যার জন্য রিসেসড পজিশনিং বা অ্যান্টি-ঘূর্ণন ফিক্সেশন প্রয়োজন।
PEEK সেট স্ক্রুগুলি উচ্চ-টেনসিল বেঁধে রাখার বোল্টের পরিবর্তে পজিশনিং এবং ক্ল্যাম্পিং উপাদানগুলি। এগুলি ভারী-শুল্ক প্রসার্য সংযোগের উদ্দেশ্যে নয়।
উপাদান নির্বাচন এছাড়াও আবেদন প্রয়োজনীয়তা অনুসরণ করা উচিত. ভার্জিন পিক প্রয়োজন যখন অন্তরণ, অ-চৌম্বকীয় আচরণ বা অর্ধপরিবাহী পরিচ্ছন্নতা গুরুত্বপূর্ণ। কার্বন ফাইবার রিইনফোর্সড পিইকে এমন অ্যাপ্লিকেশনের জন্য উদ্দিষ্ট যেখানে উচ্চতর যান্ত্রিক এবং পরিধান-সম্পর্কিত কর্মক্ষমতা একটি নিরোধক প্রয়োজন ছাড়াই প্রয়োজন।
উত্তর: বাহ্যিক মাত্রা DIN913/DIN916 প্রয়োজনীয়তা পূরণ করতে পারে। উচ্চ-তাপমাত্রার প্রয়োগের জন্য তাপীয় সম্প্রসারণ এবং অবশিষ্ট চাপ বিবেচনা করা প্রয়োজন।
উত্তর: অ্যানিলিং প্রধানত অবশিষ্ট চাপ কমায় এবং দীর্ঘমেয়াদী মাত্রিক স্থায়িত্ব উন্নত করে। এটি সরাসরি মেশিনিং সহনশীলতা হ্রাস করে না।
উত্তর: না। নিরোধক, অ-চৌম্বকীয় এবং সেমিকন্ডাক্টর ক্লিনরুম অ্যাপ্লিকেশনের জন্য বিশুদ্ধ পিক প্রয়োজন।
উত্তর: ইম্পেরিয়াল মাপ প্রায় কখনই স্টক করা হয় না। এগুলি প্রয়োজনীয় আকার এবং পরিমাণ অনুসারে সিএনসি মেশিনযুক্ত।
উঃ হ্যাঁ। সন্নিবেশ গভীরতা সামঞ্জস্য উপাদান অবস্থান বা ক্লিয়ারেন্স নিয়ন্ত্রণ করতে ব্যবহার করা যেতে পারে.
উত্তর: শুধুমাত্র ভিজ্যুয়াল পরিদর্শন অভ্যন্তরীণ মাইক্রোক্র্যাকগুলি সনাক্ত করতে পারে না। থ্রেড গেজ এবং টর্ক টেস্টিং যাচাইয়ের জন্য ব্যবহার করা হয়।
