কার্বন ফাইবার রিইনফোর্সড পিইক পাইপ: স্পেসিফিকেশন, অ্যাপ্লিকেশন, এবং নির্বাচনের মানদণ্ড

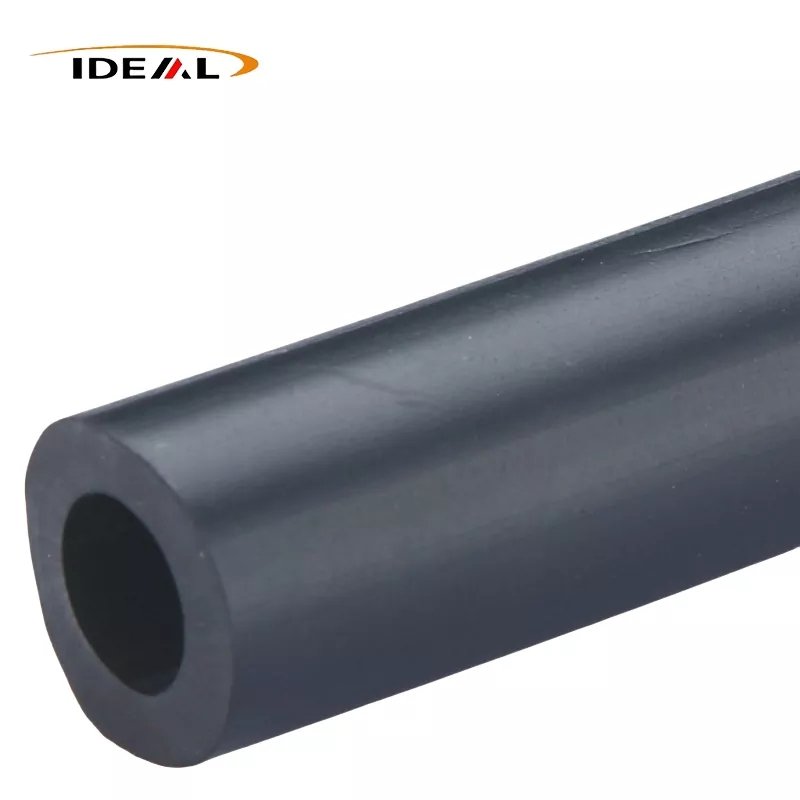

কার্বন ফাইবার চাঙ্গা PEEK পাইপএকটি ব্যবহারিক পছন্দ যখন একটি আদর্শ পিক টিউবের জন্য আরও কঠোরতা, মাত্রিক স্থিতিশীলতা, লোড ক্ষমতা বা স্ট্যাটিক নিয়ন্ত্রণের প্রয়োজন হয়। আইডিয়াল প্লাস্টিক 10% থেকে 40% পর্যন্ত কার্বন-ফাইবার সামগ্রী সহ কালো কার্বন-ফাইবার-ভর্তি পিইক টিউব তৈরি করে, LCF এবং SCF বিকল্পগুলি, ভিতরে এবং বাইরে ব্যাস রেঞ্জ, 1,000 মিমি বা 3,000 মিমি দৈর্ঘ্য, এবং সহনশীলতা ± 0.02 মিমি পর্যন্ত।

শুধুমাত্র কার্বন শতাংশ দ্বারা সঠিক গ্রেড নির্বাচন করা হয় না। ফাইবারের দৈর্ঘ্য, প্রাচীরের জ্যামিতি, অপারেটিং তাপমাত্রা, পরিধানের শর্ত, বৈদ্যুতিক প্রয়োজনীয়তা এবং সমাপ্ত মাত্রা সবই স্পেসিফিকেশনকে প্রভাবিত করে। লোড কেস এবং অঙ্কন দিয়ে শুরু করুন, তারপর একটি সংজ্ঞায়িত উপাদান এবং পরিদর্শন প্রয়োজনীয়তার বিরুদ্ধে একটি উদ্ধৃতি অনুরোধ করুন।

যখন কার্বন-ফাইবার-ভর্তি PEEK টিউবগুলি সঠিক পছন্দ

বিশুদ্ধ PEEK ইতিমধ্যে তাপমাত্রা ক্ষমতা, রাসায়নিক প্রতিরোধ, পরিধান আচরণ এবং মাত্রিক স্থিতিশীলতার একটি দরকারী সমন্বয় প্রদান করে। কার্বন ফাইবার যোগ করা কঠোরতা এবং লোড সমর্থনের দিকে ভারসাম্য পরিবর্তন করে। এটি একটি ভারবহন হাতা, অন্তরক বা গাইডিং উপাদান, কাঠামোগত উত্তরণ, রোলার বা ট্রান্সমিশন অংশ, বা অন্যান্য আধা-সমাপ্ত প্রোফাইল হিসাবে ব্যবহৃত একটি টিউবের ক্ষেত্রে গুরুত্বপূর্ণ যা অবশ্যই চাপের মধ্যে তার আকৃতি ধরে রাখতে হবে।

কার্বন ফাইবার সাধারণত বিবেচনা করা হয় যখন একটি বিশুদ্ধ পিক টিউব খুব বেশি বিচ্যুত হয়, ফিট জানালার বাইরে প্রসারিত হয়, বা অ্যাপ্লিকেশনটির অনুমতির চেয়ে দ্রুত পরিধান করে। এটি স্ট্যাটিক-সংবেদনশীল সিস্টেমেও সাহায্য করতে পারে। আইডিয়াল প্লাস্টিকের ভলিউম প্রতিরোধ ক্ষমতা কম বলে1 × 10³ Ω·সেমিএর কার্বন-ফাইবার-ভরা PEEK উপাদান পরিসরের জন্য, তবে প্রয়োজনীয় বৈদ্যুতিক কর্মক্ষমতা সঠিক গ্রেড, ফাইবার সামগ্রী, জ্যামিতি এবং পরীক্ষা পদ্ধতির জন্য নিশ্চিত হওয়া উচিত।

প্রতিটি PEEK অংশের জন্য একটি কার্বন-ভর্তি নলকে স্বয়ংক্রিয় প্রতিস্থাপন হিসাবে বিবেচনা করবেন না। কার্বন ফাইবার মেশিনিবিলিটি, পৃষ্ঠের চেহারা, অ্যানিসোট্রপি এবং বৈদ্যুতিক আচরণকে প্রভাবিত করতে পারে। যদি টিউবটি অবশ্যই অত্যন্ত নিরোধক থাকে, যদি খুব মসৃণ যোগাযোগের পৃষ্ঠটি গুরুত্বপূর্ণ হয়, বা যদি অংশটি বিদ্যমান ডেটা দ্বারা আচ্ছাদিত না হয় এমন রাসায়নিক মিশ্রণের সংস্পর্শে আসে, অর্ডার করার আগে একটি গ্রেড-নির্দিষ্ট পর্যালোচনার জন্য জিজ্ঞাসা করুন।

লোড কেসের জন্য কার্বন-ফাইবার সামগ্রী এবং ফাইবার গ্রেড নির্বাচন করুন

PEEK-তে 10% থেকে 40% কার্বন ফাইবার কী পরিবর্তন করে

আইডিয়াল প্লাস্টিক 10% থেকে 40% পর্যন্ত সামঞ্জস্যযোগ্য কার্বন-ফাইবার সামগ্রী সরবরাহ করে। সাধারণভাবে, ফিলার লেভেল বাড়ানো যৌগটিকে আরও কঠোরতা এবং লোড সমর্থনের দিকে সরিয়ে দেয়, পাশাপাশি উপাদান পছন্দকে প্রক্রিয়াকরণের দিক এবং আশেপাশের নকশার প্রতি আরও সংবেদনশীল করে তোলে। সর্বোচ্চ শতাংশ স্বয়ংক্রিয়ভাবে সর্বোত্তম মান নয়: এটি একটি হালকা লোড করা টিউবের জন্য অপ্রয়োজনীয় হতে পারে এবং মেশিনিং বা পৃষ্ঠের প্রয়োজনীয়তাকে জটিল করতে পারে।

শুধুমাত্র "কার্বন-পূর্ণ পিক" চাওয়ার পরিবর্তে আপনার প্রয়োজনীয় ফলাফল উল্লেখ করুন। দরকারী ইনপুটগুলির মধ্যে রয়েছে রেডিয়াল লোড, অক্ষীয় লোড, অসমর্থিত স্প্যান, তাপমাত্রার পরিসীমা, স্লাইডিং গতি, সঙ্গম উপাদান, শুল্ক চক্র, রাসায়নিক মিডিয়া এবং টিউবটি স্ট্যাটিক চার্জ নষ্ট করতে হবে কিনা। আইডিয়াল প্লাস্টিক তার কার্বন-ফাইবার-রিইনফোর্সড PEEK অফার করার জন্য 8 থেকে 12 GPa রেঞ্জের মধ্যে কঠোরতার মানগুলি বলে। সেই পরিসরটিকে পণ্য-স্তরের নির্দেশিকা হিসাবে বিবেচনা করুন, একটি গ্রেড-নির্দিষ্ট ডেটাশীট বা নকশা যাচাইকরণের বিকল্প নয়।

LCF, SCF, এবং CF30 PEEK টিউব বিকল্প

ফাইবার গ্রেড লেবেলের চেয়ে বেশি প্রভাবিত করে। LCF মানে দীর্ঘ কার্বন ফাইবার; SCF মানে ছোট কার্বন ফাইবার। দীর্ঘ ফাইবারগুলি কার্যকর হতে পারে যেখানে শক্তিবৃদ্ধি দক্ষতা এবং দৃঢ়তা অগ্রাধিকার, যখন শর্ট-ফাইবার যৌগগুলি প্রচলিত প্রক্রিয়াকরণ এবং বিস্তারিত মেশিনযুক্ত প্রোফাইলগুলির জন্য আরও উপযুক্ত হতে পারে। প্রকৃত ফলাফল ফাইবার অভিযোজন, ছাঁচনির্মাণ বা এক্সট্রুশন অবস্থা, প্রাচীরের বেধ এবং যন্ত্রের উপর নির্ভর করে।

"CF30" সাধারণত আনুমানিক 30% কার্বন ফাইবার সহ একটি PEEK যৌগ সনাক্ত করে, তবে উপাধিটি সরবরাহকারীর সাথে নিশ্চিত করা উচিত। জিজ্ঞাসা করুন যে উদ্ধৃত CF30 PEEK টিউবটি LCF বা SCF, মেশিন করার পরে কী সহনশীলতা প্রযোজ্য, এবং কোন সম্পত্তি ডেটা সেই সঠিক যৌগের অন্তর্গত। এটি একটি সাধারণ ক্রয় ভুল প্রতিরোধ করে: বিভিন্ন ফাইবার ফর্ম এবং উত্পাদন রুট উপেক্ষা করার সময় কার্বন শতাংশ দ্বারা দুটি উপাদানের তুলনা করা।

অর্ডার করার আগে পাইপ, টিউব, প্রোফাইল এবং মেশিনের মাত্রা নিশ্চিত করুন

OD, ID, প্রাচীরের বেধ, দৈর্ঘ্য, সহনশীলতা এবং সারফেস ফিনিশ নির্দিষ্ট করুন

"পিক পাইপ" এবং "পিক টিউব" প্রায়শই সরবরাহকারী অনুসন্ধানে বিনিময়যোগ্যভাবে ব্যবহৃত হয়, তবে উদ্ধৃতিটির এখনও একটি সুনির্দিষ্ট মাত্রিক সংজ্ঞা প্রয়োজন। বাইরের ব্যাস (OD), ভিতরের ব্যাস (ID), প্রাচীরের বেধ বা তার গণনা, কাটা দৈর্ঘ্য, পরিমাণ, সহনশীলতা, শেষ অবস্থা এবং পৃষ্ঠ-সমাপ্তির প্রয়োজনীয়তা প্রদান করুন। পরিমাপ-বহির্ভূত, কাটা বা মেশিন হিসাবে সরবরাহ করা হয়েছে কিনা তা বলুন।

আইডিয়াল প্লাস্টিক 1,000 মিমি এবং 3,000 মিমি স্ট্যান্ডার্ড দৈর্ঘ্য এবং তার কার্বন-ফাইবার-রিইনফোর্সড পিইক পাইপের জন্য ±0.02 মিমি বিবৃত সহনশীলতা তালিকাভুক্ত করে। সহনশীলতা কভার করে কোন মাত্রা নিশ্চিত করুন। একটি টাইট OD সহনশীলতা স্বয়ংক্রিয়ভাবে আইডি, ঘনত্ব, সরলতা, বা শেষ বর্গক্ষেত্র একই সহনশীলতা বহন করে না।

ফিট ত্রুটি প্রতিরোধ করতে একটি অঙ্কন-ভিত্তিক মাত্রা পর্যালোচনা ব্যবহার করুন

টিউবটি শ্যাফটের উপর ফিট হয়ে গেলে, একটি হাউজিং বা সিলিং বা ভারবহন সমাবেশে একটি অঙ্কন পাঠান। একটি ক্যাটালগ বর্ণনার উপর নির্ভর না করে সমালোচনামূলক বৈশিষ্ট্য চিহ্নিত করুন। পর্যালোচনা কভার করা উচিত:

• প্রয়োজনীয় প্রাচীর বেধ সহ ওডি এবং আইডি সীমা;
• কেন্দ্রীভূততা, সরলতা, এবং অনুমোদনযোগ্য ডিম্বাকৃতি যেখানে সমাবেশ তাদের উপর নির্ভর করে;
• কাটা দৈর্ঘ্য, শেষ স্কোয়ারনেস, চেমফার, খাঁজ, গর্ত বা অন্যান্য মেশিনযুক্ত বিবরণ;
• উপাদান গ্রেড, LCF বা SCF নির্মাণ, এবং কার্বন-ফাইবার শতাংশ;
• পরিদর্শন পদ্ধতি, নমুনা পরিকল্পনা, প্যাকেজিং, এবং ডকুমেন্টেশন।

কাস্টম কার্বন ফাইবার পিক টিউব মাত্রার জন্য, একটি অঙ্কন পর্যালোচনা সাধারণত নিকটতম নামমাত্র আকারের জন্য জিজ্ঞাসা করার চেয়ে বেশি কার্যকর। এটি উত্পাদনের আগে উপযুক্ত ঝুঁকি প্রকাশ করে এবং সরবরাহকারীকে টুলিং, মেশিনিং এবং পরিদর্শনের জন্য একটি স্পষ্ট ভিত্তি দেয়।

প্রকাশিত কর্মক্ষমতা ডেটা এবং তুলনার সীমা

আইডিয়াল প্লাস্টিক তার কার্বন-ফাইবার-রিইনফোর্সড পিইক পণ্যের তথ্যের জন্য 315 ডিগ্রি সেলসিয়াসের উপরে একটি তাপ বিচ্যুতি তাপমাত্রা এবং 260 ডিগ্রি সেলসিয়াস পর্যন্ত ক্রমাগত-ব্যবহারের তাপমাত্রা বলে। এই পরিসংখ্যানগুলি উচ্চ-তাপমাত্রার ক্ষমতা নির্দেশ করে, তবে এর অর্থ এই নয় যে একটি টিউব তার সর্বোচ্চ যান্ত্রিক লোড ক্রমাগত 260 ডিগ্রি সেলসিয়াসে বহন করতে পারে। লোড, প্রাচীর বেধ, এক্সপোজার সময়, চাপ ঘনত্ব, এবং মাউন্ট সব ব্যবহারযোগ্য নকশা তাপমাত্রা প্রভাবিত করে।

একই সতর্কতা পরিধান এবং রাসায়নিক প্রতিরোধের ক্ষেত্রে প্রযোজ্য। কার্বন-ভরা PEEK ঘর্ষণ, পরিধান, লোড এবং রাসায়নিক-এক্সপোজার অবস্থার দাবি করার উদ্দেশ্যে করা হয়েছে, তবুও কর্মক্ষমতা মিলনের পৃষ্ঠ, চাপ, বেগ, তৈলাক্তকরণ, তাপমাত্রা এবং প্রকৃত রাসায়নিক ঘনত্বের উপর নির্ভর করে। PEEK-এর জন্য একটি রাসায়নিক সামঞ্জস্য বিবৃতি প্রতিটি দ্রাবক মিশ্রণ, প্রক্রিয়া তরল, বা তাপমাত্রা চক্রের জন্য অনুমোদন হিসাবে গণ্য করা উচিত নয়।

উপাদান পছন্দ সংকীর্ণ করতে প্রকাশিত মান ব্যবহার করুন, তারপর সঠিক গ্রেড যাচাই করুন। একটি ডেটাশিট, নমুনা বা অ্যাপ্লিকেশন পর্যালোচনার অনুরোধ করুন যখন ব্যর্থতার পরিণতি বেশি হয়। আইডিয়াল প্লাস্টিক বলে যে বিনামূল্যে নমুনা পাওয়া যায়, যা একটি বড় অর্ডারের আগে একটি ফিট চেক বা একটি নিয়ন্ত্রিত প্রোটোটাইপ পরীক্ষা সমর্থন করতে পারে।

উচ্চ-তাপমাত্রা, পরিধান, রাসায়নিক, এবং স্ট্যাটিক-কন্ট্রোল সিস্টেমের জন্য অ্যাপ্লিকেশন

কার্বন ফাইবার PEEK টিউবিং শিল্প ব্যবস্থার জন্য একটি শক্তিশালী প্রার্থী যা যান্ত্রিক চাহিদার সাথে তাপকে একত্রিত করে। সাধারণ মূল্যায়ন ক্ষেত্রগুলির মধ্যে রয়েছে:

• লোড-ভারবহন বা সংক্রমণ অংশ:কার্বন ফাইবার দৃঢ়তা বাড়াতে পারে এবং সাধারণ বিশুদ্ধ পিক-এর তুলনায় বিচ্যুতি কমাতে পারে।
• পরিধান-কেন্দ্রিক সমাবেশগুলি:কম্পোজিট ঘর্ষণ এবং পরিধান জড়িত অ্যাপ্লিকেশনের জন্য উপযুক্ত, কিন্তু সঙ্গম উপাদান এবং চাপ-বেগ শুল্ক এখনও পর্যালোচনা প্রয়োজন.
• উচ্চ-তাপমাত্রার টিউবিং:উল্লিখিত 260°C ক্রমাগত-ব্যবহারের চিত্র এবং 315°C এর উপরে HDT তাপ স্ক্রীনিংয়ের জন্য একটি সূচনা বিন্দু প্রদান করে, সম্পূর্ণ নকশার সীমা নয়।
• রাসায়নিক প্রক্রিয়া উপাদান:"রাসায়নিক-প্রতিরোধী" শব্দের উপর নির্ভর না করে নির্দিষ্ট মাধ্যম, ঘনত্ব, তাপমাত্রা এবং এক্সপোজারের সময়কাল মূল্যায়ন করুন।
• স্ট্যাটিক-সংবেদনশীল সরঞ্জাম:উল্লেখিত নিম্ন ভলিউম প্রতিরোধ ক্ষমতা প্রাসঙ্গিক হতে পারে যেখানে চার্জ অপসারণ বিষয়; সমাপ্ত অংশের জন্য গ্রাউন্ডিং এবং বৈদ্যুতিক পরীক্ষার প্রয়োজনীয়তা নিশ্চিত করুন।

কার্বন ফাইবারকে প্রায়শই গ্লাস ফাইবারের সাথে তুলনা করা হয়। ভাল পছন্দ টার্গেট বৈশিষ্ট্যের উপর নির্ভর করে: কার্বন-ভর্তি PEEK সাধারণত নির্বাচন করা হয় যখন দৃঢ়তা, ওজন, পরিধান আচরণ, বা বৈদ্যুতিক অপব্যবহার বেশি গুরুত্বপূর্ণ, যখন চূড়ান্ত সিদ্ধান্তের জন্য শুধুমাত্র ফিলার নামের পরিবর্তে তুলনামূলক গ্রেড ডেটা প্রয়োজন।

আইডিয়াল প্লাস্টিক থেকে একটি যাচাইকৃত কার্বন ফাইবার পিক টিউব উদ্ধৃতির অনুরোধ করুন

আপনার জন্য আইডিয়াল প্লাস্টিক অঙ্কন বা একটি স্পষ্ট স্পেসিফিকেশন পাঠানকার্বন ফাইবার চাঙ্গা PEEK পাইপ. আবেদনের তাপমাত্রা, লোড, ঘর্ষণ বা পরিধানের অবস্থা, রাসায়নিক মিডিয়া, স্ট্যাটিক-কন্ট্রোল প্রয়োজনীয়তা, OD, ID, দৈর্ঘ্য, সহনশীলতা, পরিমাণ এবং বিতরণ লক্ষ্য অন্তর্ভুক্ত করুন।

কার্বন-ফাইবার শতাংশ, LCF বা SCF নির্মাণ, প্রযোজ্য মাত্রিক সহনশীলতা, পরিদর্শন নথি, নমুনা প্রাপ্যতা, এবং অংশটি নল হিসাবে সরবরাহ করা হয়েছে বা মেশিনিং দ্বারা শেষ হয়েছে কিনা তা সনাক্ত করতে কোটেশনটি জিজ্ঞাসা করুন। আইডিয়াল প্লাস্টিক আন্তর্জাতিক গ্রাহকদের জন্য স্ট্যান্ডার্ড বা কাস্টম লিড টাইম সহ টিউব এবং কাস্টম উপাদান সহ গুয়াংজু, চীন থেকে আধা-সমাপ্ত এবং মেশিনযুক্ত পিইক প্রোফাইল সরবরাহ করে।

একটি প্রথম পর্যালোচনার জন্য, ব্যবহার করুনকাস্টম কার্বন ফাইবার PEEK টিউব উদ্ধৃতি পৃষ্ঠাএবং অঙ্কন সংযুক্ত করুন। একটি যাচাইকৃত গ্রেড এবং মাত্রা পর্যালোচনা সাধারণত একটি নামমাত্র CF30 টিউব বেছে নেওয়া এবং উত্পাদনের পরে ফিট সংশোধন করার চেয়ে বেশি সময় সাশ্রয় করবে।
