পিইক পাইপগুলি কী এবং কখন আপনার কার্বন ফাইবার ভরা পিইক বেছে নেওয়া উচিত?

সংক্ষিপ্ত উত্তর: কার্বন-ফাইবার-ভর্তি পিক টিউব বেছে নিন যখন দৃঢ়তা এবং মাত্রিক স্থিতিশীলতা যোগ করে এর ট্রেড-অফগুলিকে সমর্থন করে

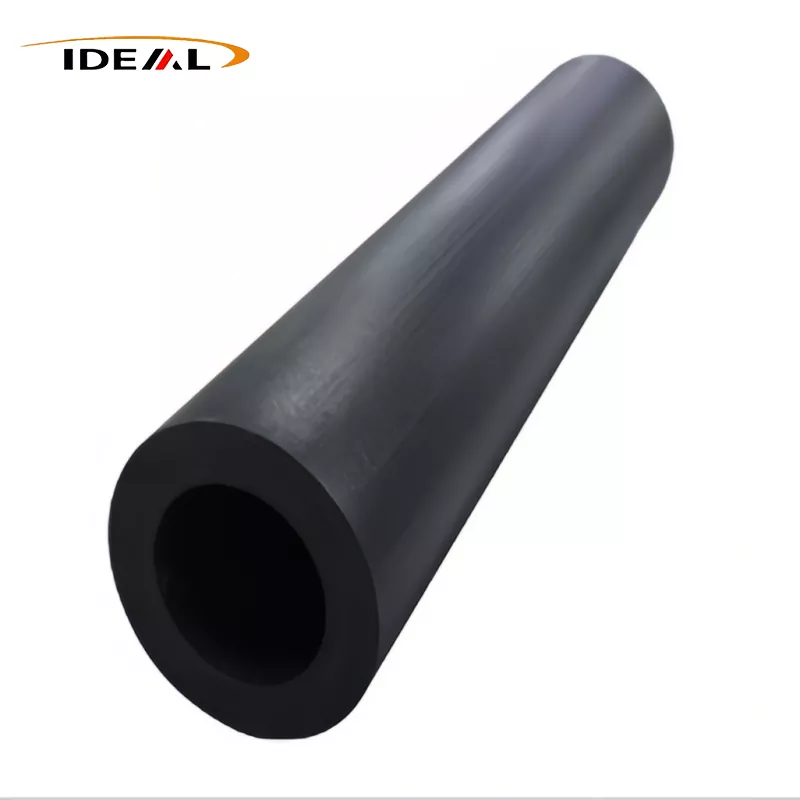

PEEK পাইপগুলি হল ফাঁপা আধা-সমাপ্ত আকৃতি যা সরবরাহ করা বা মেশিন হিসাবে ব্যবহৃত হয় যেমন বুশিং, হাতা, সীল, ভালভ উপাদান এবং অন্তরক বডি। কার্বন ফাইবার যোগ করা হয় যখন অপূর্ণ PEEK যান্ত্রিক এবং তাপীয় লোডের অধীনে বিকৃতির জন্য যথেষ্ট কঠোরতা, মাত্রিক নিয়ন্ত্রণ বা প্রতিরোধ প্রদান করে না।

এটি কার্বন-ভর্তি উপাদানকে স্বয়ংক্রিয় প্রিমিয়াম পছন্দ করে না। এটি ভার্জিন পিক-এর চেয়ে কম ক্ষমাশীল হতে পারে, কাটার সরঞ্জামগুলিতে কঠিন এবং বৈদ্যুতিকভাবে আলাদা। সঠিক সিদ্ধান্তটি নির্ভর করে লোডের দিক, তাপমাত্রা, রাসায়নিক এক্সপোজার, মিলনের পৃষ্ঠ, বৈদ্যুতিক প্রয়োজনীয়তা এবং আপনি যে পরিমাণ স্টক অপসারণ করতে চান তার উপর। গুয়াংজু আইডিয়াল অফারকার্বন ফাইবার ভরা PEEK পাইপ10% থেকে 40% পর্যন্ত সামঞ্জস্যযোগ্য কার্বন-ফাইবার সামগ্রী সহ; কোম্পানী 30% কে সাধারণত ব্যবহৃত অনুপাত হিসাবে চিহ্নিত করে।

পাইপ, টিউব এবং টিউবিং একই আধা-সমাপ্ত স্টককে বর্ণনা করতে পারে - তবে মাত্রাগুলি অবশ্যই দ্ব্যর্থহীনভাবে বলা উচিত

পলিমার স্টক ক্যাটালগগুলিতে, "পিক পাইপ", "পিক টিউব" এবং "পিইক টিউবিং" প্রায়ই বিনিময়যোগ্যভাবে ব্যবহৃত হয়। ক্রেতাদের অনুমান করা উচিত নয় যে এই শর্তগুলি ধাতু-পাইপিং নিয়মগুলি অনুসরণ করে৷ একটি সরবরাহকারী একটি চাপ-রেট লাইনের পরিবর্তে একটি পুরু-প্রাচীর মেশিনিং ফাঁকা বর্ণনা করতে পারে যেটি ইনস্টল করা তরল বহন করার উদ্দেশ্যে করা হয়েছে।

ক্রয় অঙ্কন, বিশেষ্য নয়, অর্ডার নিয়ন্ত্রণ করা উচিত। চাপ পরিষেবা জড়িত থাকলে, আধা-সমাপ্ত স্টকের মাত্রা একা চাপের ক্ষমতা স্থাপন করে না। সমাপ্ত জ্যামিতি, জয়েন্টগুলি, তাপমাত্রা, মিডিয়া, লোড ইতিহাস এবং প্রযোজ্য ডিজাইন স্ট্যান্ডার্ডের জন্য আলাদা ইঞ্জিনিয়ারিং পর্যালোচনা প্রয়োজন।

একটি মাত্রাযুক্ত অঙ্কনে OD, ID, প্রাচীর বেধ, দৈর্ঘ্য এবং মেশিনিং ভাতা সংজ্ঞায়িত করুন

বাইরের ব্যাস, ভিতরের ব্যাস এবং দৈর্ঘ্য উল্লেখ করুন, তারপর প্রতিটি মান নামমাত্র, যেমন-উত্পাদিত বা মেশিন করার পরে প্রয়োজনীয় কিনা তা চিহ্নিত করুন। কেন্দ্রীভূততা, সরলতা, গোলাকারতা, পৃষ্ঠের সমাপ্তি এবং শেষ অবস্থা অন্তর্ভুক্ত করুন যেখানে তারা সমাপ্ত অংশকে প্রভাবিত করে। একটি সাধারণ প্লাস-অথবা-মাইনাস ব্যাস সহনশীলতা বোর-থেকে-OD-কেন্দ্রিকতা নিয়ন্ত্রণ করে না।

ত্বক পরিষ্কার করতে এবং প্রত্যাশিত বিকৃতি সংশোধন করার জন্য যথেষ্ট মেশিনিং ভাতা ছেড়ে দিন, কিন্তু এত বেশি নয় যে উপাদান খরচ এবং মেশিনের সময় অপ্রয়োজনীয়ভাবে বেড়ে যায়। পাতলা সমাপ্ত দেয়াল বিশেষ মনোযোগ প্রয়োজন: চক চাপ, কাটা তাপ এবং অবশিষ্ট চাপ মেশিন ছেড়ে যাওয়ার পরে একটি বোর সরাতে পারে।

প্রকাশিত আকারের ব্যাপ্তি এবং ±0.02 মিমি সহনশীলতাকে স্পষ্ট করার দাবি হিসাবে বিবেচনা করুন, প্রতিটি ID/OD সংমিশ্রণের গ্যারান্টি নয়

গুয়াংঝো আইডিয়ালের পণ্যের পৃষ্ঠায় কালো উপাদান, Φ20–458 মিমি নামমাত্র আইডি, Φ15–404 মিমি OD, 1,000 মিমি এবং 3,000 মিমি দৈর্ঘ্য এবং ±0.02 মিমি উল্লেখিত সহনশীলতা তালিকাভুক্ত করা হয়েছে। এই ব্যাপ্তিগুলিকে অবাধে বিনিময়যোগ্য মাত্রার ম্যাট্রিক্স হিসাবে পড়া উচিত নয়; একটি বৈধ টিউবের আইডি থেকে বড় একটি OD থাকতে হবে।

অর্ডার দেওয়ার আগে জিজ্ঞাসা করুন কোন আইডি/ওডি কম্বিনেশন পাওয়া যায় এবং কোন বৈশিষ্ট্য সহনশীলতা কভার করে। এছাড়াও পরিমাপের তাপমাত্রা, পরিদর্শন পদ্ধতি, নমুনা পরিকল্পনা, সোজাতার মানদণ্ড এবং সহনশীলতা স্টক বা মেশিনযুক্ত পৃষ্ঠের ক্ষেত্রে প্রযোজ্য কিনা তা নিশ্চিত করুন। দপ্রকাশিত PEEK টিউব আকার এবং সহনশীলতা তথ্যএকটি দরকারী RFQ প্রারম্ভিক বিন্দু, একটি স্বীকৃত অঙ্কনের বিকল্প নয়।

PEEK-এ কার্বন ফাইবার কী পরিবর্তন করে—এবং এটি স্বয়ংক্রিয়ভাবে কী উন্নতি করে না

কার্বন ফাইবার PEEK ম্যাট্রিক্সের মধ্যে চলাচলকে সীমাবদ্ধ করে। একটি উপযুক্ত গ্রেড এবং অভিযোজনে, যা সাধারণত কঠোরতা বাড়ায়, লোডের অধীনে মাত্রিক পরিবর্তন হ্রাস করে এবং তাপমাত্রা পরিবর্তনের সাথে সাথে স্থিতিশীলতা উন্নত করে। এই প্রভাবগুলি একটি মেশিনযুক্ত হাতা জ্যামিতি ধরে রাখতে সাহায্য করতে পারে বা হামাগুড়ি কমাতে পারে যেখানে ভার্জিন পিক খুব বেশি নড়াচড়া করবে।

শক্তিবৃদ্ধি দিকনির্দেশনাও প্রবর্তন করে। ম্যানুফ্যাকচারিং রুট এবং উপাদান প্রবাহ ফাইবারগুলিকে সারিবদ্ধ করতে পারে, তাই অক্ষীয় এবং প্রাচীরের বৈশিষ্ট্যগুলি পৃথক হতে পারে। কার্বন ফাইবার স্বয়ংক্রিয়ভাবে প্রতিটি পরিধান ইন্টারফেস উন্নত করে না, বৈদ্যুতিক নিরোধক সংরক্ষণ করে বা প্রতিটি রাসায়নিকের প্রতিরোধ বাড়ায় না। এটি নমনীয়তাও কমাতে পারে এবং আক্রমনাত্মক মেশিনিং বা সমাবেশের সময় প্রান্তগুলি চিপ করার প্রবণতা তৈরি করতে পারে।

দৃঢ়তা, পরিধান, বৈদ্যুতিক আচরণ, রাসায়নিক এক্সপোজার এবং মেশিনযোগ্যতার উপর ভার্জিন, কার্বন-ফাইবার-ভরা এবং অন্যান্য পরিবর্তিত PEEK গ্রেডের তুলনা করুন

কার্বন-ফাইবার-ভর্তি PEEK টিউব মেশিন করার জন্য, তীক্ষ্ণ, উপযুক্ত টুলিং এবং নিয়ন্ত্রিত ওয়ার্কহোল্ডিং ব্যবহার করুন। শুধুমাত্র বাইরের ব্যাসের রিডিং এর উপর নির্ভর না করে বোর ফিনিশ, হিট জেনারেশন এবং ফাইবার ব্রেকআউট দেখুন। রাসায়নিক এক্সপোজার গুরুতর হলে, প্রকৃত তরল, ঘনত্ব, তাপমাত্রা, চাপ এবং এক্সপোজার সময়ের বিপরীতে সম্পূর্ণ গ্রেড মূল্যায়ন করুন।

একটি "30% কার্বন ফাইবার পিক টিউব" লেবেল একটি সম্পূর্ণ উপাদান স্পেসিফিকেশন নয়

শতাংশ আপনাকে ফিলার লোডিং বলে, কিন্তু একটি উপাদান অনুমোদন করার জন্য যথেষ্ট নয়। সরবরাহকৃত স্টকের জন্য আপনার এখনও রজন এবং যৌগিক গ্রেড, উত্পাদন রুট, ফাইবার ফর্ম, গুণমান নিয়ন্ত্রণ এবং সম্পত্তি ডেটা প্রয়োজন। উল্লিখিত শতাংশ ওজন বা অন্য ভিত্তিতে সংজ্ঞায়িত কিনা তা স্পষ্ট করুন।

টিউবটি একটি উত্পাদন লট থেকে আসবে কিনা এবং সরবরাহকারী লট-লিঙ্কযুক্ত পরিদর্শন রেকর্ড সরবরাহ করতে পারে কিনা তাও জিজ্ঞাসা করুন। একটি প্রোটোটাইপ যা মেশিন পরিষ্কার করে তা প্রমাণ করে না যে যৌগ, প্রক্রিয়া বা ফাইবার অভিযোজন পরিবর্তন হলে পরবর্তী স্টক একইভাবে আচরণ করবে। সঠিক গ্রেড এবং স্টক ফর্ম অনুমোদন করুন, একটি সাধারণ "30% CF PEEK" বর্ণনা নয়।

সরবরাহকারীর ডেটা অবশ্যই প্রকৃত গ্রেড, পরীক্ষার পদ্ধতি, ফাইবার অভিযোজন এবং পরিষেবার শর্তগুলির সাথে মিলে যেতে হবে

ডেটাশিটের মানগুলি শুধুমাত্র তখনই উপযোগী হয় যখন তারা আপনার প্রাপ্ত উপাদানটিকে উপস্থাপন করে। নমুনা অভিযোজন, কন্ডিশনিং, পরীক্ষার তাপমাত্রা এবং পরীক্ষার পদ্ধতি পরীক্ষা করুন। ইনজেকশন-ঢাকা কুপন ডেটা একটি ভিন্ন ফাইবার দিক জুড়ে মেশিনযুক্ত একটি পুরু-প্রাচীরের টিউবের আচরণের পূর্বাভাস দিতে পারে না।

উচ্চ-তাপমাত্রার অ্যাপ্লিকেশনের জন্য, রুম-তাপমাত্রার মান ব্যবহার না করে পরিষেবার তাপমাত্রায় বৈশিষ্ট্যের তুলনা করুন। রাসায়নিক পরিষেবার জন্য, একযোগে চাপ এবং তাপ জন্য অ্যাকাউন্ট. যদি আঁটসাঁট মাত্রা গুরুত্বপূর্ণ হয়, সরবরাহকৃত জ্যামিতিতে পরিমাপের অনুরোধ করুন এবং পরিদর্শনের আগে অংশগুলি কীভাবে কন্ডিশন করা হবে সে বিষয়ে সম্মত হন।

কার্বন-ফাইবার-ভরা পিইকে পরিবাহী বা স্ট্যাটিক-ডিসিপেটিভ হিসাবে বিবেচনা করার আগে ভলিউম এবং পৃষ্ঠের প্রতিরোধ ক্ষমতা যাচাই করুন

কার্বন ফাইবার PEEK এর বৈদ্যুতিক প্রতিরোধ ক্ষমতা কমাতে পারে, কিন্তু পরিবাহিতা ফিলার শতাংশ থেকে সরাসরি অনুসরণ করে না। ফাইবার বিতরণ, তন্তুগুলির মধ্যে যোগাযোগ, অভিযোজন, প্রাচীরের বেধ এবং প্রক্রিয়াকরণ সমস্ত ফলাফলকে প্রভাবিত করে। কার্বন রিইনফোর্সড হিসাবে বর্ণিত একটি উপাদান এখনও আপনার প্রয়োজনীয় প্রতিরোধের পরিসীমা মিস করতে পারে।

পরীক্ষার পদ্ধতি এবং কন্ডিশনার প্রয়োজনীয়তা সহ অঙ্কন বা উপাদানের স্পেসিফিকেশনে প্রয়োজনীয় ভলিউম রেজিসিটিভিটি বা পৃষ্ঠের রোধের পরিসর রাখুন। চার্জ অপব্যবহার নিরাপত্তা-গুরুত্বপূর্ণ হলে, পরীক্ষা প্রতিনিধি টিউব স্টক বা সমাপ্ত উপাদান. বৈদ্যুতিক পরিমাপের জন্য কার্বন-সামগ্রী শংসাপত্রের বিকল্প করবেন না।

RFQ চেকলিস্ট: কার্বন-ফাইবার সামগ্রী, জ্যামিতি, সহনশীলতা, পৃষ্ঠের সমাপ্তি, পরিদর্শন রেকর্ড, কমপ্লায়েন্স ডকুমেন্ট, পরিমাণ, লিড টাইম এবং ল্যান্ড ডেলিভারি নিশ্চিত করুন

• উপাদান:সঠিক PEEK গ্রেড, কার্বন-ফাইবার শতাংশ এবং সেই শতাংশ কীভাবে সংজ্ঞায়িত করা হয়।
• জ্যামিতি:OD, ID, প্রাচীর অবস্থা, দৈর্ঘ্য, শেষ অবস্থা এবং মেশিনিং ভাতা।
• নিয়ন্ত্রণ:মাত্রিক সহনশীলতা, ঘনত্ব, সোজাতা, গোলাকারতা এবং পৃষ্ঠ-সমাপ্তির প্রয়োজনীয়তা।
• কর্মক্ষমতা:পরিষেবার তাপমাত্রা, লোড, রাসায়নিক, পরিধানের ইন্টারফেস এবং প্রয়োজনীয় বৈদ্যুতিক আচরণ।
• প্রমাণ:প্রযোজ্য পরীক্ষার ডেটা, লট ট্রেসেবিলিটি, পরিদর্শন প্রতিবেদন এবং প্রয়োজনীয় সম্মতি নথি।
• বাণিজ্যিক শর্তাবলী:প্রোটোটাইপ এবং উৎপাদন পরিমাণ, লিড টাইম, প্যাকেজিং, ইনকোটার্মস এবং মার্কিন গন্তব্যে ল্যান্ডড ডেলিভারি।
• গ্রহণযোগ্যতা:অনুমোদিত অঙ্কন সংশোধন, পরিদর্শন পদ্ধতি এবং nonconforming স্টক পরিচালনার জন্য পদ্ধতি.
